搪玻璃產品

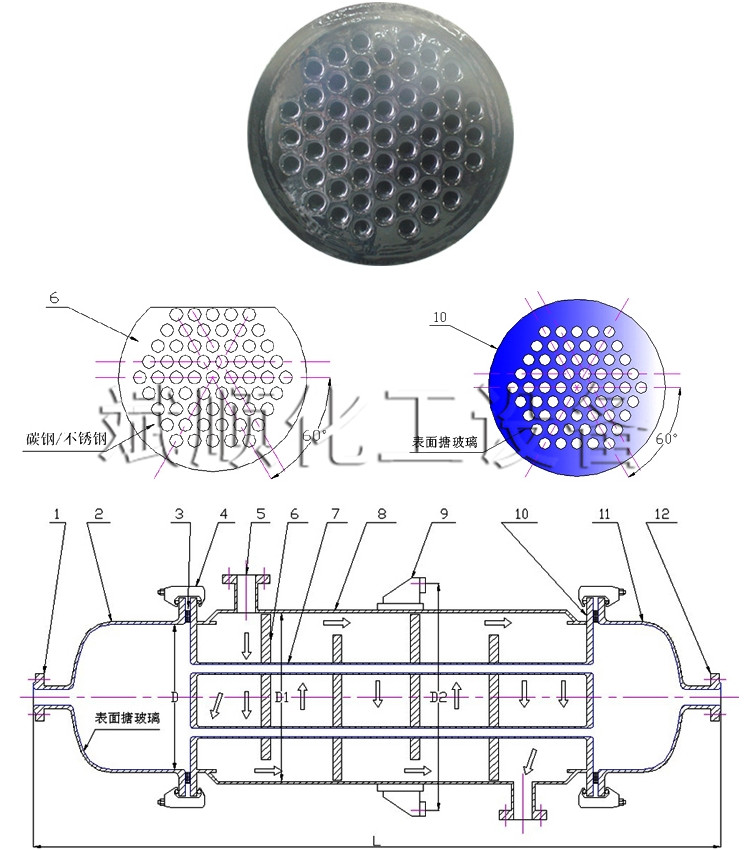

| （1）、（12） | 物料進出口 | （2）、（11） | 封頭 | （3） | 墊圈 |
| （4） | 卡子 | （5） | 冷卻/加溫液進出口 | （6） | 折流板 |
| （7） | 換熱管 | （8） | 罐體 | （9） | 耳座（支座） |
| （10） | 管板 |
| 換熱面積 m² | D | 換熱管Pipe | 換熱器Exchanger | ||||
| L1 |
數量 Quantity |
規格 Specification |
D1 | D2 | L | ||
| 5 | Ф400 | 1500 | 19 | Ф38x4 | Ф500 | Ф610 | 2100 |
| 8 | Ф500 | 1500 | 37 | Ф38x4 | Ф600 | Ф712 | 2150 |
| 10 | Ф400 | 3000 | 19 | Ф38x4 | Ф500 | Ф610 | 3600 |
| Ф600 | 1500 | 55 | Ф38x4 | Ф700 | Ф832 | 2200 | |
| 15 | Ф500 | 3000 | 37 | Ф38x4 | Ф600 | Ф712 | 3650 |
| Ф700 | 1500 | 83 | Ф38x4 | Ф800 | Ф947 | 2300 | |
| 20 | Ф600 | 3000 | 55 | Ф38x4 | Ф700 | Ф832 | 3700 |
| Ф800 | 1500 | 109 | Ф38x4 | Ф900 | Ф1055 | 2350 | |
| 25 | Ф900 | 1500 | 139 | Ф38x4 | Ф1000 | Ф1148 | 2400 |
| 30 | Ф700 | 3000 | 83 | Ф38x4 | Ф800 | Ф947 | 3800 |
| Ф1000 | 1500 | 163 | Ф38x4 | Ф1100 | Ф1260 | 2500 | |
| 40 | Ф800 | 3000 | 109 | Ф38x4 | Ф900 | Ф1055 | 3850 |
| 50 | Ф900 | 3000 | 139 | Ф38x4 | Ф1000 | Ф1148 | 3900 |
| 60 | Ф1000 | 3000 | 163 | Ф38x4 | Ф1100 | Ф1260 | 4000 |
|
技術條件 Design Conditions |
設計壓力 Design pressure |
設計溫度 Design temperature |
允許溫差Permissible remperature differemce |
換熱系數Heat-transfer coefficient |
| 殼壁Shell side | 0.6MPa | 250℃ | 100℃ | 380～450W/m²·K |
| 管壁Tube side | 0.4MPa | 250℃ |
